Questo controllo del circuito di 5 minuti ha scoperto un problema di cablaggio domestico di cui non avevo concept

Segui ZDNET: Aggiungici come fonte preferita su Google.

Ti chiedi mai quale presa a muro corrisponde a quale interruttore o circuito nel tuo quadro elettrico principale?

Ti sei mai chiesto quanta corrente può gestire una particolare presa? L’ho fatto. Ho trovato uno strumento interessante in Ricerca interruttore automatico Klein 80016 che mi ha aiutato a rispondere a quelle domande. Può aiutare anche te.

Inoltre: ho testato lo spazzaneve elettrico di DeWalt durante il high quality settimana: ora il mio modello a fuel sembra obsoleto

Ecco la mia storia. Inizia con un mistero, diventa sconcertante e alla high quality si traduce in qualcosa di meglio di quanto avrei potuto sperare. Ma questa è la fortuna del sorteggio. Entrando, non ne avevo concept.

Questo è il Fab Lab. È una stanza stretta di 8×14 piedi che contiene la mia attrezzatura per la fabbricazione di desktop non disordinata. Divido la mia attrezzatura di fabbricazione in disordinata (il CNC, stampanti 3D in resina, frese e seghe, ecc.) e non disordinata (server, stampanti 3D, Glowforge, microscopio, ecc.).

Il disordine vive nel mio laboratorio, che posso anche sfogare all’esterno aprendo la porta del storage. Le cose non disordinate vivono nel Fab Lab, che ha uno sfiato per Glowforge ma per il resto è ben climatizzato. Sia i server che le stampanti 3D amano il controllo del clima.

Il problema del Fab Lab

Quella stanza stretta, il Fab Lab, ha sei prese a muro. Volevo scoprire quanta energia entrava nella stanza perché supporta quattro server, sette stampanti 3D e un laser cutter. Ero preoccupato di far funzionare tutto su un circuito da 15 A, che non è abbastanza per far funzionare tutta quella attrezzatura contemporaneamente.

Sfortunatamente, non avevo concept di quale presa a muro fosse collegata a quale circuito. Questa è una casa strana, costruita in modo incrementale nel corso degli anni, con ogni proprietario successivo che ha apportato modifiche in stile proprietario a tutto. Nessuna delle etichette della scatola dell’interruttore potrebbe essere mappata direttamente nella piccola stanza in cui si trovano le mie stampanti 3D.

Inoltre: l’hacking domestico intelligente è una minaccia seria, ma ecco come gli esperti effettivamente lo fermano

Avevo programmato di chiamare il mio elettricista per vedere se poteva aggiungere alcuni circuiti, ma prima volevo sapere cosa avevo. Ho provato il vecchio trucco di accendere e spegnere gli interruttori e urlare dall’altra parte della casa a mia moglie, ma l’accuratezza di quella pratica lasciava un po’ a desiderare.

Quindi ho comprato uno strumento. Mi piace sempre quando un’effettiva necessità giustifica l’acquisto di un nuovo strumento. Non compro strumenti solo per averli. Aspetto finché non avrò bisogno di qualcosa. Quando ho effettivamente un legittimo bisogno di qualcosa di bello e diverso, è motivo di festa. Ehi, ottieni la gioia a modo tuo. Lo farò a modo mio. Non farmi nemmeno iniziare con il mio amore per grafici e diagrammi.

Quindi sì, ho comprato lo strumento e ho creato un diagramma.

Accedi al cercatore di interruttori automatici

Lo strumento in questione è il Klein Tools 80016 Trova interruttore automatico. Ha due parti. Il primo è qualcosa che assomiglia a un tester per prese. Si collega alla presa a muro e indica se il circuito è buono tramite alcune luci sul piccolo dispositivo.

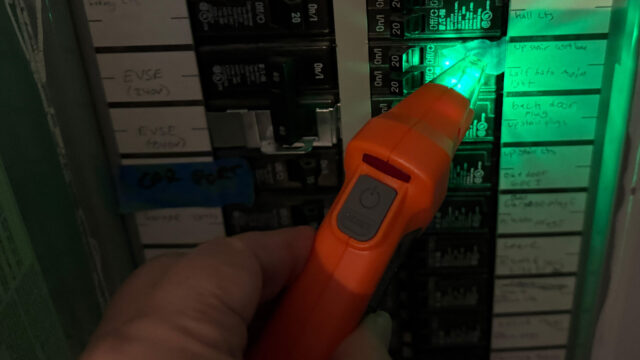

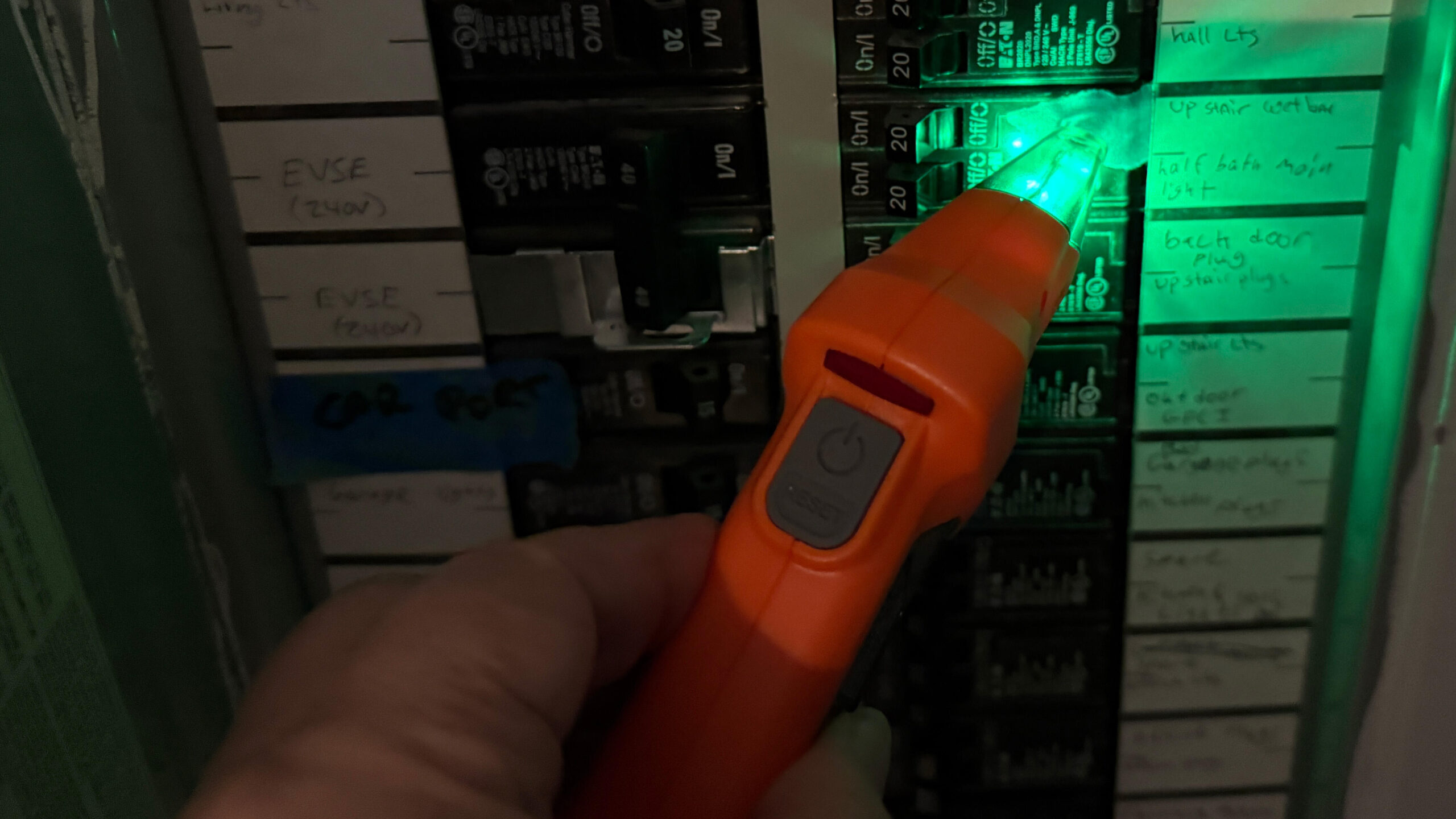

Per trovare il circuito giusto nel quadro elettrico, bisogna prima collegare il tester per prese advert una presa. Quindi vai al pannello e fai scorrere la sonda su e giù per tutti gli interruttori. Quindi esegui un ciclo completo di tutti gli interruttori, ignorando qualsiasi suono. Ciò consente al dispositivo di impostare una linea di base.

Successivamente, spostare l’interruttore del dispositivo per interruttore finché non si sente un segnale acustico. L’interruttore che stai toccando quando senti il ​​tono è l’interruttore che corrisponde alla presa.

Inoltre: perché non compro più SSD precostruiti per il mio PC (e cosa consiglio invece)

L’ho fatto con tutte e sei le mie prese, aspettandomi che corrispondessero tutte a un singolo interruttore da 15 A da qualche parte nel pannello.

Ciò che ho trovato mi ha dato lo… shock figurativo… della mia vita.

Beh, è ​​stato inaspettato

Quello che ho scoperto è che c’erano quattro circuiti da 20 A che alimentavano quelle sei prese. Tre delle prese avevano i propri circuiti completi da 20 A; gli altri tre condividevano il restante circuito da 20 A.

Ho scoperto un’altra cosa che ha alzato di un altro livello la stranezza. C’è una presa sulla parete sinistra che alimenta i miei quattro server e quattro stampanti 3D. L’ho fatto risalire a un interruttore nel pannello etichettato MB Lights per le luci del bagno principale.

Quindi sì, il circuito che gestiva tutti i miei server e le quattro stampanti è lo stesso che alimenta parte del bagno. Fortunatamente, il carico proveniente dal bagno (wow, è così non suona bene!) è minimo. Sono solo poche lampadine a soffitto.

Inoltre: Wi-Fi lento? Come aggiungere una rete cablata a casa tua senza cavo Ethernet

Alla high quality (anche questo non suona bene), ho chiesto all’elettricista di usare un condotto per estendere uno degli altri circuiti allo stesso muro. In questo modo ho potuto isolare i server dal circuito condiviso con le luci del bagno e mettere le quattro stampanti 3D sul proprio circuito.

Ho messo Glowforge sul suo circuito. Le tre stampanti 3D rimanenti sulla parete destra ora condividono i propri circuiti da 20 A.

I consigli d’acquisto di ZDNET

Il fatto è che, senza il Gadget per la ricerca di circuiti di Kleinnon avrei mai saputo di avere già energia più che sufficiente per entrare nel Fab Lab. Avrei supposto che stavo lavorando con l’unico circuito da 15 A normalmente assegnato a una stanza del genere. Non mi sarei mai permesso di utilizzare tutta la mia attrezzatura contemporaneamente.

Ma ora che ho identificato e assegnato correttamente i miei circuiti, posso mantenere tutte le mie stampanti in funzione, il che può comportare un enorme risparmio di tempo in un lavoro importante.

E tu? Hai mai provato a mappare le prese a muro di casa tua con i loro interruttori automatici? Hai utilizzato un rilevatore di circuiti o ti sei affidato a tentativi ed errori? Pensi che il tuo spazio di lavoro riceva la potenza di cui ha bisogno o speri solo per il meglio? Fatecelo sapere nei commenti qui sotto.
